Die Idee für den Bau eines Temperatur-Loggers kam mir nach der Inbetriebnahme meiner Wärmepumpe. Ich wollte gerne die verschiedenen Temperaturen der Wärmepumpe wissen:
- Rücklauf von Ausseneinheit
- Vorlauf der beiden Heizkreise
- Außentemperatur

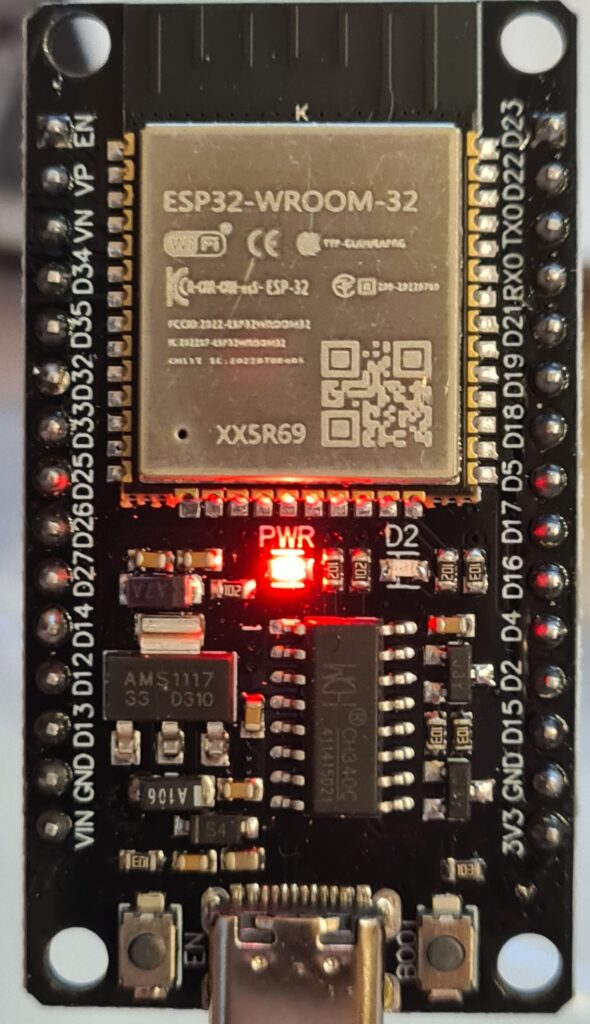

Als Controller habe ich wieder einen ESP32 benutzt. Diesmal ein Modell ohne Kamera:

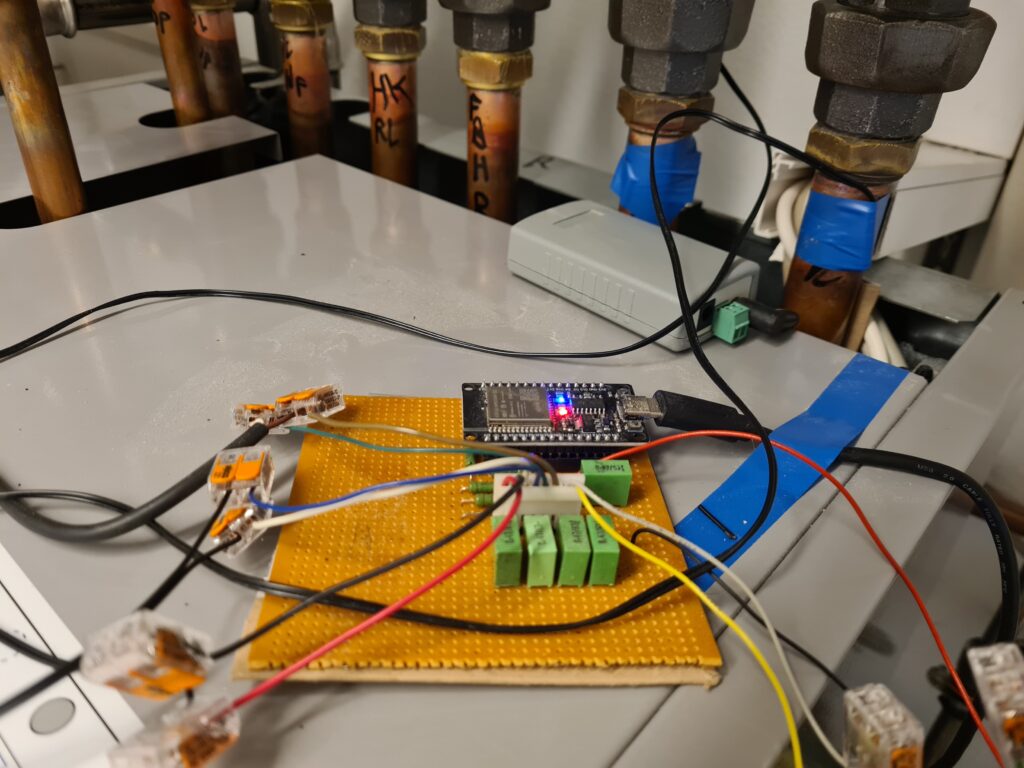

Als Temperaturfühler ist ein 10k-NTC im Einsatz. Dasselbe Modell war bereits in der alten Heizungsanlage als Fühler im Vorkauf des Heizkreises 2 verbaut. Diesen habe ich auch benutzt. Er sitzt am Übertemperatur-Schutzschalter ca. 4m vom Ausgang der Wärmepumpe entfernt. Deswegen habe ich für den Heizkreis 2 zusätzlich direkt am Ausgang noch einen Fühler installiert.
Der 10k-NTC hat seine Bezeichnung von dem 10kOhm elektrischem Widerstand, den er bei 25° Celsius hat. Je niedriger Temperatur, desto höher ist der Widerstand.
Spezifiziert ist der NTC von -55° bis +125° Celsius.
t.
Kalibrieren
Das Kalibrieren der Fühler erfolgte in 2 Stufen.
1. Zuordnung von festen Widerstandswerten an den benuzten Eingängen zu Digits.
2. Anlegen einer Tabelle zur Widerstands-Temperatur-Zuordnung anhand des 10k-NTC Datenblatts.
Zwischenwerte wurden doppelt interpoliert: Digits -> Widerstand -> Temperatur
Werte außerhalb der Grenzen werden auf -100Grad gesetzt.

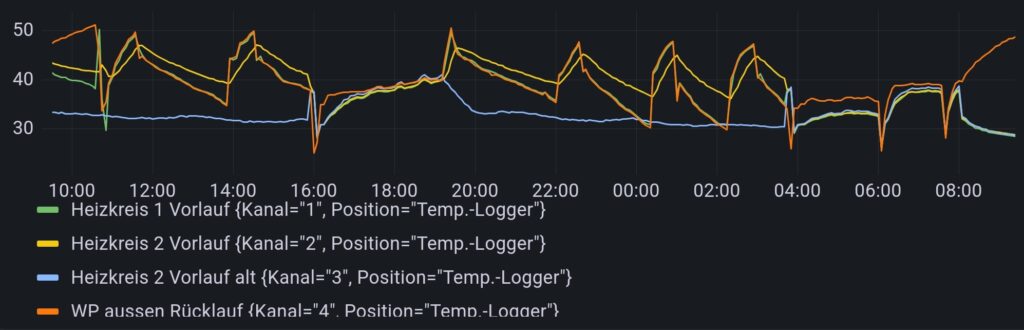

Die ermittelten Temperaturen sind in einer einfachen Webseite einsehbar. Hauptsächlich werden die Temperaturen jedoch per MQTT gesendet. Damit werden sie von meinem Miniserver verarbeitet und gespeichert.
